Podívat se procesoru na kost

Odhalení vnitřní struktury čipů – cesta od nápadu k výsledku

Jednoho dne za námi přišel klient s neobvyklým požadavkem – chtěl odhalit vnitřní strukturu elektronických čipů pro další technické analýzy. Tento úkol nás zaujal a po dlouhých hodinách studia problematiky jsme navrhli unikátní řešení, které jsme následně ověřili sérií základních testů.

Použili jsme metodu lokálního leptání pouzder pomocí kyseliny . Už při prvních pokusech jsme však narazili na celou řadu dosud neznámých problémů, které bylo nutné vyřešit.

Technické výzvy a inovativní přístup

Prvním zásadním problémem byla opětovná solidifikace již naleptaného materiálu – tedy jeho zpětné tuhnutí. Tento jev jsme nakonec vyřešili průběžným odplavováním odleptaného materiálu, které zajišťovalo stabilní proces.

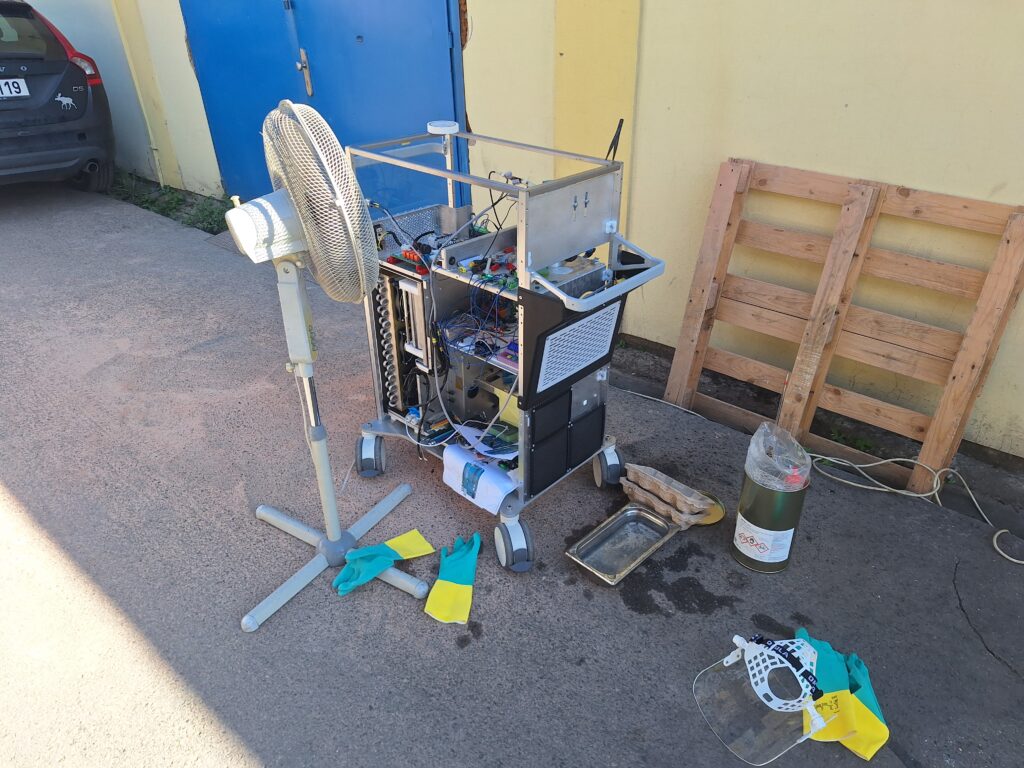

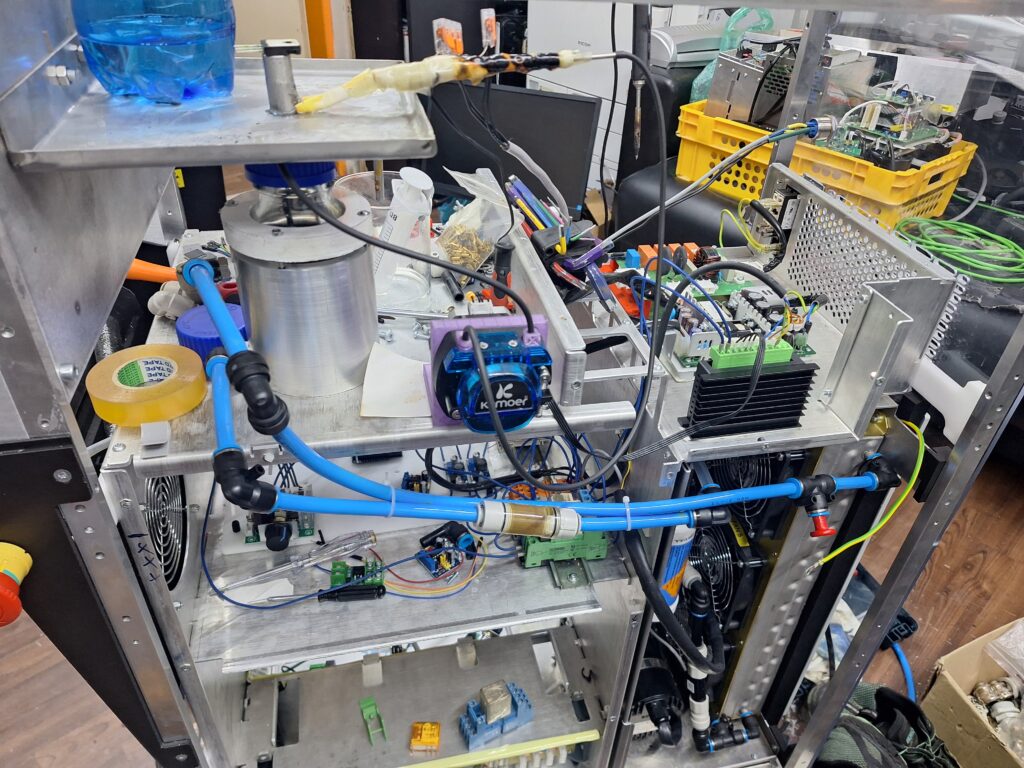

Navrhli jsme a postavili speciální zařízení, v němž byl čip umístěn vzhůru nohama. Pod ním probíhala „kyselinová fontánka“, která kontinuálně omývala a odplavovala uvolněný materiál. Kontaminovaná kyselina se následně zachytávala v rezervoáru, filtrovala a znovu používala – čímž jsme dosáhli efektivního uzavřeného cyklu.

Další výzvou byla nízká leptací účinnost kyseliny i při výrazně zvýšené teplotě. Ve spolupráci s kolegy z chemického výzkumu jsme proto přistoupili k použití vysoce koncentrované kyseliny téměř bez obsahu vody. Tato směs je mimořádně agresivní – natolik, že dokáže při kontaktu zapálit ochranné rukavice. To sice zásadně zvýšilo nároky na bezpečnost práce, ale výsledky stály za to.

Výsledek

Díky kombinaci chemických znalostí, technické kreativity a precizní konstrukce jsme dokázali odhalit detailní strukturu čipů způsobem, který byl dříve považován za extrémně náročný.

Připravujeme pokračování tohoto projektu ktere bude ještě o dost zajímavější. Zůstaňte naladěni.

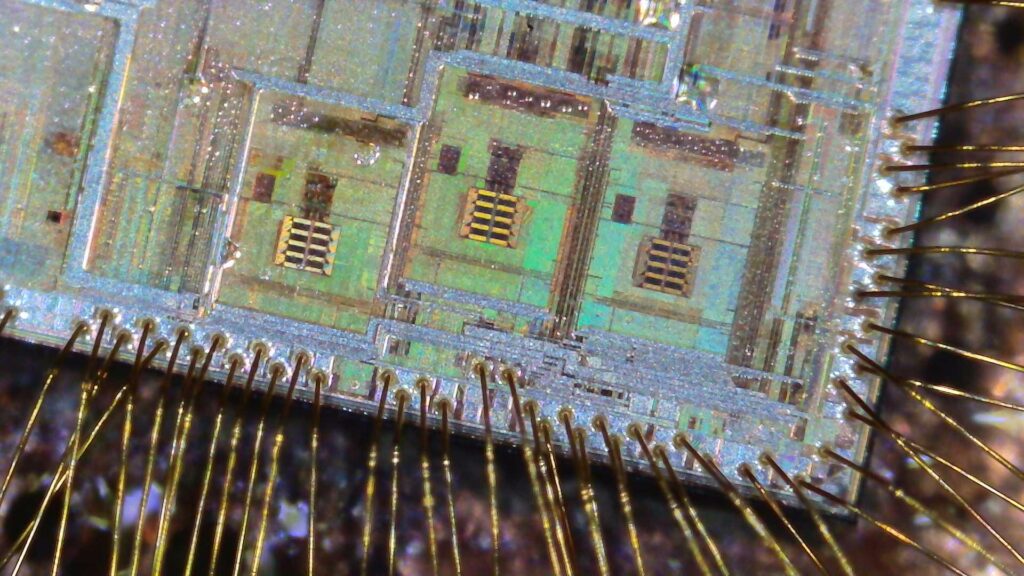

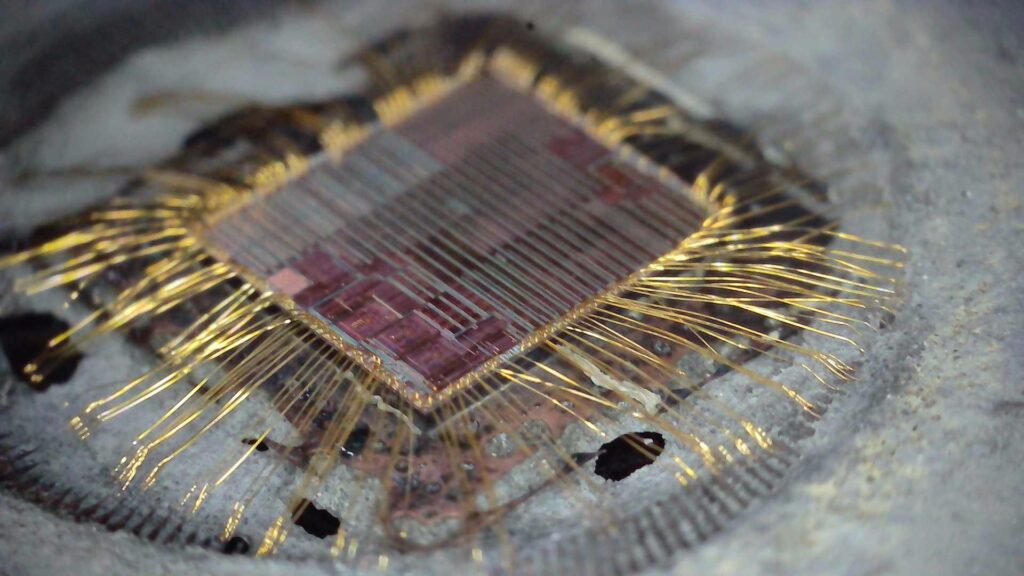

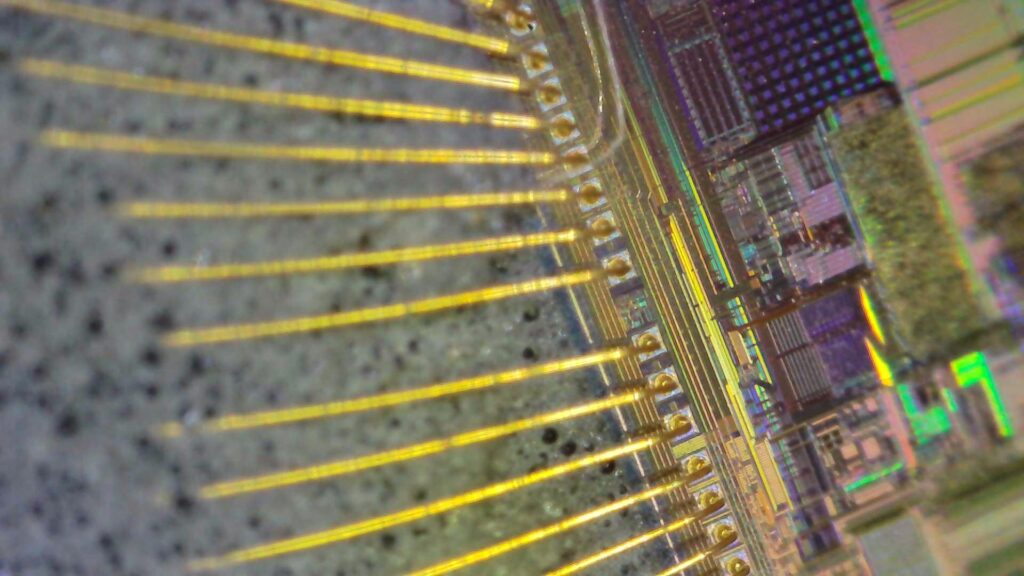

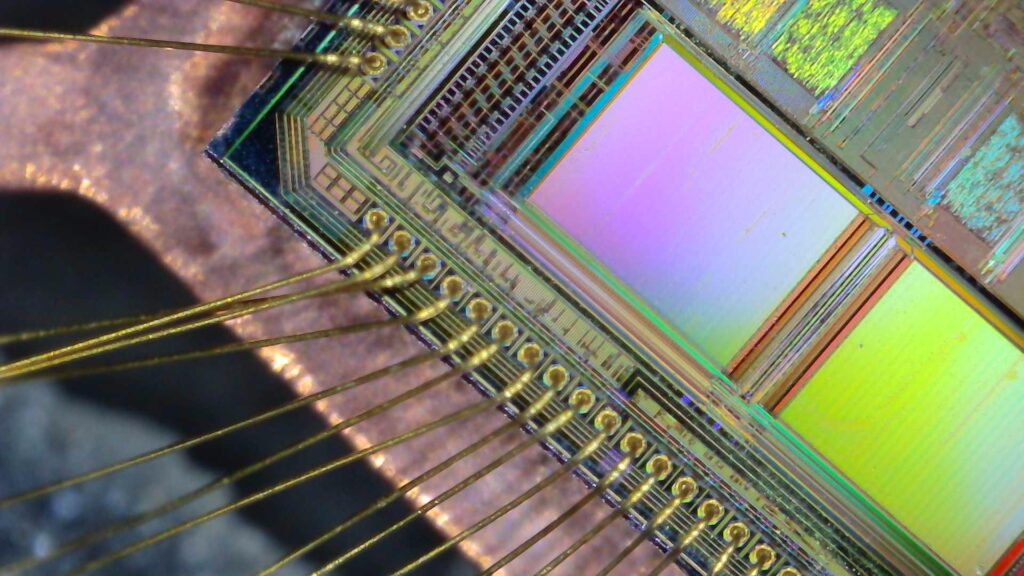

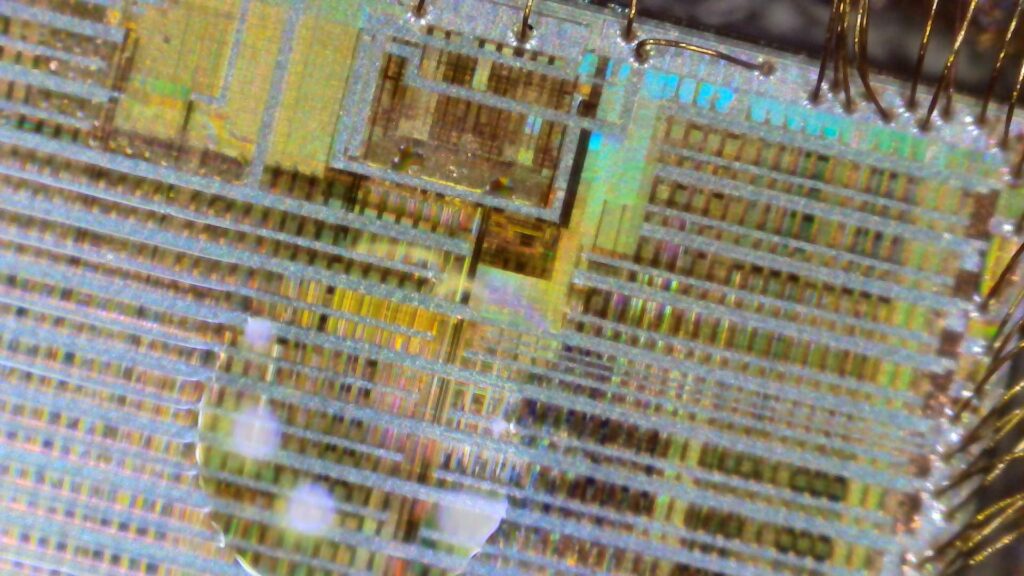

Výsledek mluví sám za sebe:
